Specifications
The listed diameters are in mm in fully flat position.
| SKU | 33 kN HKP / L DS |
|---|---|
| Price Group | aanvraag |
| prognosed delivery time | in consultation |
| Bevesting van het geleidingsdeel per schroef | 170 Nm |
| Conductor type means secured against rotation | Door strips aan te passen |
| Geleidertype beveiligd tegen rotatie | Prismagids |
| In hoogte verstelbare geleider | ratel |
| Hand lever position | Rechts instelbaar 360 ° |
| gereedschapsklemmen | Afneembare klem |
| locatie gat | Ø 25 H7 |
| In hoogte verstelbaar | 120.00 |
| Projectie | 200 |
| Max. Perskracht in de UT | 33 kN / 6,5 bar |
| ~Kg | 199.00 |
| Stroke | *6-59 |
| Color | RAL 7035 |
Product description
Flexibele toepassingen in industriele branches. Geschikt voor uitlopende projecten bij gereedschappen en onderdelen. Zeer geschikt voor de bouw van prototypes vanwege de lage kosten en makkelijk switchende onderdelen. Geschikt voor productie van kleine en middelgrote partijen, waarbij een volledige automatisering het budget zou overschrijden. Geeft een volledige kracht aan het einde van de slag.
Geschikt voor: Flenzen, breeuwen, klinken, stempelen, labelen en nog meer soortgelijke technische taken. Toegepaste handkracht kan een hogere perskracht leveren dankzij de transmissiemechanisme. Door nauwkeurige afgestelde eindaanslag kan het dode punt van de pers nooit overdruk krijgen.
Hogere pers krachten
Uitwisselbaar met vele tools van andere fabrikanten.
Geïntegreerd terugslagblokkeermechanisme
Ergonomische werkbewegingen
Adapters zijn vervangbaar en gewoon bij Gechter te bestellen.
Gemakkelijk en precies het positioneren van werkstukken in de tools.
| Press type |

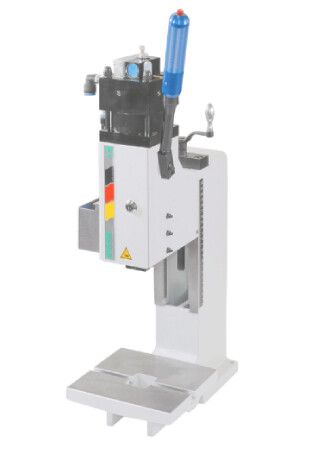

Manual toggle press with air assistance
|
|---|---|
| Operation |
Manually
|
| Overhang |
200 mm
|
| Installation height adjustable |
120 mm - 375 mm
|
| Approach stroke adjustable |
6 mm - 59 mm
|
| Power stroke |
< 6 mm
|
| Pressing force power stroke/operating pressure |
33 kN / 6,5 bar
|
| Force generation |
Pneumatic cylinder
|
| Operating pressure |
3 bar - 6,5 bar
|
| Location bore |
Ø 25 H7
|
| Clamped piece |
Removable clamped piece
|
| Twist-free guide |
Prism guide
|
| Guide play-free adjustable |
By adjustment gib
|
| Hand lever position |
Right 360° adjustable
|
| Height adjustment guide unit |
Ratchet
|
| Fastening guide unit per screw |
170 Nm
|
| Connection hose |
1/2"
|
| Standard color |
RAL 7035
|
| Weight |
199 kg
|
