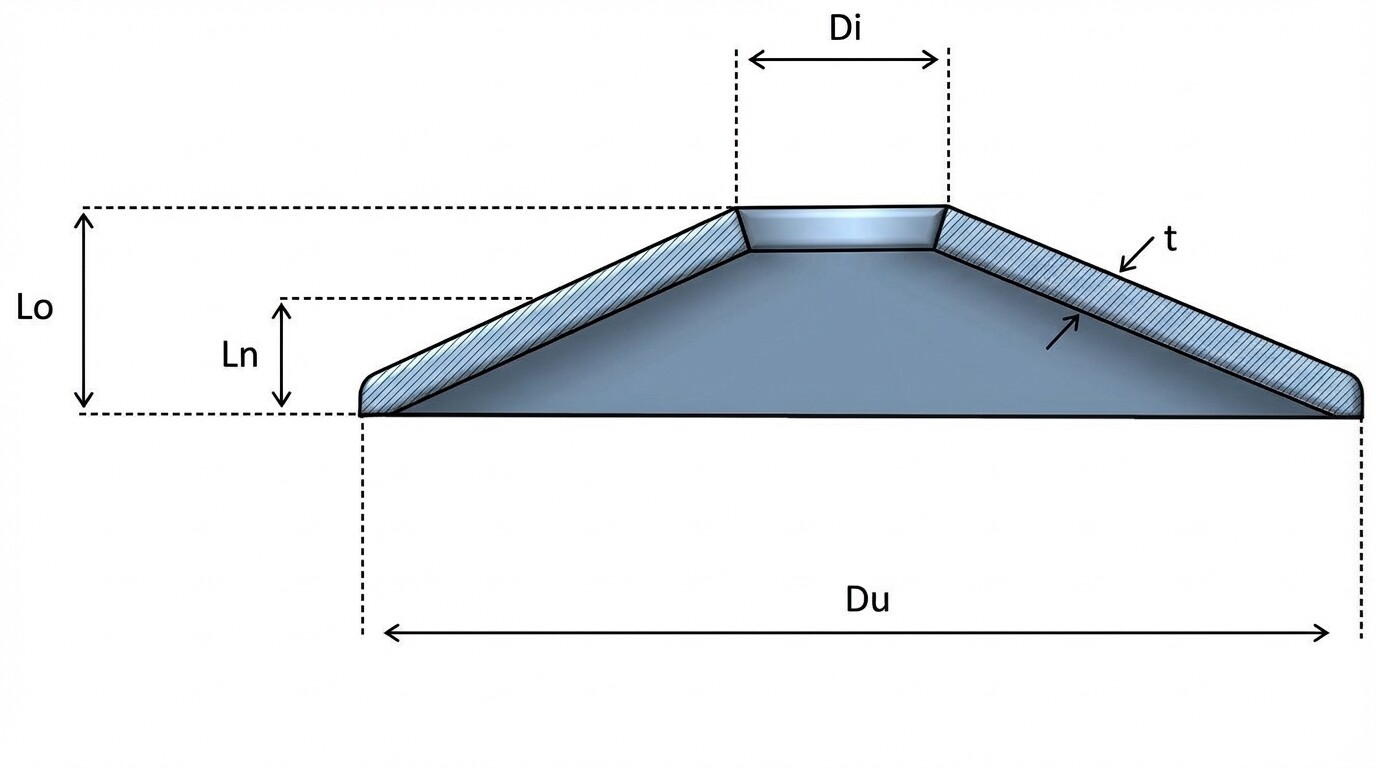

L0
Außendurchmesser
Di
t
Ln
Fn (N)
Show more

Produkt nicht gefunden?

Tevema macht Sie eine benutzerdefinierte Feder

Auch wenn Ihre Feder keine Standardversion ist, hat TEVEMA die Möglichkeit, Ihre Feder nach Maß herzustellen.

nach Maß Federn

Tellerfedern bestellen

TEVEMA ist ein Anbieter von Tellerfedern. Tellerfedern sind runde Stahlprodukte mit normalerweise einem Loch in der Mitte. Die Form wird von außen nach innen leicht angehoben oder abgesenkt und kann darin federn. Die Tellerfedern können sehr große Kräfte / Drücke aufnehmen und benötigen relativ wenig Platz. Aufgrund der unbegrenzten Anzahl möglicher Kombinationen von Größe, Kurven, Länge, Dicke und Form können Tellerfedern auf viele Arten verwendet werden. Die Tellerfedern können übereinander gelegt werden, um höhere Kräfte zu erzielen. Die Tellerfedern sind aufgrund ihrer runden Form konzentrisch in der Kraftübertragung.

Vorteile gegenüber anderen Federtypen sind

  • Kann mit wenig Durchbiegung viel Druck aufnehmen
  • Platzsparend
  • Konstante Leistung
  • Lange Lebensdauer
  • Inhärente Dämpfung, insbesondere wenn Tellerfedern übereinander gelegt werden
  • Flexibel im Aufbau mehrerer übereinanderliegender Tellerfedern.

Tellerfedern haben die Norm DIN EN 16983 (ehemals DIN2093). Tellerfedern sind in Gruppen und Serien unterteilt.

Serie von Tellerfedern

Die Tellerfederserie besteht aus zwei Gruppen. Gruppe eins hat eine Dicke von <1,25 mm und Gruppe zwei hat eine Dicke von 1,25 bis 6 mm. Oberhalb dieser Abmessungen fallen die Tellerfedern nicht mehr in eine Gruppe. Es gibt drei Serien von Standard-Tellerfedern. Diese Serie von Tellerfedern ist einfach: Serie A, Serie B und Serie C, diese Serien ist in EN 16983 beschrieben.

Die Serie A  sind Tellerfedern, bei denen der Außendurchmesser geteilt durch die Materialdicke 18 oder weniger und die Lichte Kegelhöhe der Tellerfeder geteilt durch die Materialdicke der Tellerfeder 0,4 oder weniger beträgt.

Die Serie B sind Tellerfedern, bei denen der Außendurchmesser geteilt durch die Materialdicke zwischen 28 und 18 liegt und die Lichte Kegelhöhe der Tellerfeder geteilt durch die Materialdicke der Tellerfeder zwischen 0,75 oder weniger liegt. Die Serie C verfügt sind die Tellerfedern, bei denen der Außendurchmesser geteilt durch die Materialdicke 48 oder mehr und die Kegelhöhe geteilt durch die Materialdicke 1,3 oder mehr beträgt.

Weitere Informationen zur Tellerfederserie finden Sie hier.

Tellerfedern stapeln

Durch das Stapeln von Tellerfedern können unterschiedliche Kräfte erzeugt werden. Es gibt drei Arten von Tellerfederstapeln. Die Tellerfedern können parallel, in Reihe und in Reihe mit parallelen Stapeln gestapelt werden. Die vollständigen Berechnungen und Möglichkeiten werden hier erläutert. Einfach ausgedrückt stellt das parallele Stapeln sicher, dass die auf die Tellerfedern einwirkenden Kräfte höher sind, aber wie weit die Tellerfedern gedrückt werden können, bleibt gleich. Das Stapeln in Reihe stellt sicher, dass die Kräfte gleich bleiben, aber die Becherfedern können weiter zusammengedrückt werden und parallel in Kombination mit Reihen können zusätzliche Kräfte und Kompression auf lineare, progressive und regressive Weise verursacht werden.
