Sprężyny
sprężynyZamawianie sprężyn skrętnych w TEVEMA jest szybkie i łatwe.
Użyj sprężyn skrętnych
Sprężyny skrętne służą do uzyskania siły promieniowej lub ugięcia kątowego. Zwykle sprężyny skrętne są montowane wokół osi, w przypadku stosowania sprężyny skrętnej wokół osi należy upewnić się, że jest luz między wewnętrzną średnicą sprężyn skrętnych a osią. Po obciążeniu sprężyny skrętnej wał kurczy się, zapewniając siłę przeciwdziałającą
Oblicz siły skręcania sprężyny
Przy obliczaniu sprężyn skrętnych siły są liniowe, pod warunkiem, że nie zostanie przekroczona sprężystość. W obliczeniach stopnie, w jakich obraca się dźwignia sprężyny skrętnej z położenia spoczynkowego, są równe siłom w niutonach, które zapewnia sprężyna skrętna. Na przykład, jeśli pogrzebacz obraca się o 10 stopni, zapewnia 1 N / mm, gdy ta sama sprężyna skrętna jest obrócona o 20 stopni, zapewnia 2 N / mm.
Sposoby obciążenia sprężyn skrętnych
Sprężyny skrętne mogą być poddawane zarówno obciążeniom statycznym, jak i cyklicznym.
Kalkulacja

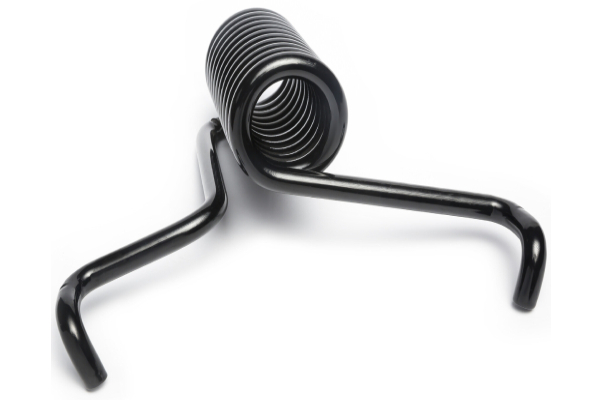

Sprężyny skrętne nawijane cylindrycznie służą do uzyskania siły promieniowej lub ugięcia kątowego. Podczas napinania sprężyny materiał ulega zginaniu. Zwykle wewnętrzna średnica sprężyny jest zamontowana wokół osi. Sprężyna musi być zamontowana w taki sposób, aby zawsze istniał prześwit między wewnętrzną średnicą sprężyny a wałem. Obciążenie jest przykładane w taki sposób, że naprężenie skręcające jest ustalane, jeśli naprężenie wzrasta w tym kierunku. Aby zminimalizować tarcie na wale, zaleca się stosowanie końców bułek pod stałym napięciem. Sprężyny skrętne mają prostą charakterystykę sprężyny. Jeśli na przykład sprężyna przy obrocie o 10 ° daje moment 1 N / mm, to ta sprężyna ma moment 2 N / mm przy obrocie 20 °.
Moment jest równy sile x długości pogrzebacza, tj. M = F x A
Im bliżej końca dźwigni przyłożone jest obciążenie, tym mniejsza siła przeciwstawna jest osiągana. Jeśli zostanie zastosowany maksymalny obrót (φ), dozwolonych jest maksymalnie 10000 obrotów. Jeśli dopuszczalny obrót jest używany tylko do 80%, żywotność wzrasta do 200 000-400 000 obciążeń. W przypadku wykorzystania tylko 70% dopuszczalnego obrotu można założyć praktycznie nieskończoną teoretyczną żywotność.
Sprężyny obrotowe są dostępne w wersji lewej i prawej. Przy zamawianiu należy określić kierunek obrotu. Można to łatwo zrobić, dodając literę L dla wersji lewostronnej i R dla wersji prawostronnej po kodzie artykułu. Pokery tego programu są proste. Jednak za dodatkową opłatą możemy stworzyć dowolnego pokera. W tym celu musisz dostarczyć rysunek lub model. Istnieje również możliwość zamówienia sprężyn w innych materiałach. Nasze sprężyny skrętne są wykonane zgodnie z normą DIN2088 / EN13906-3. Tolerancje zgodnie z DIN 2194.
Zamów sprężyny skrętne
Sprężyny skrętne można zamówić u specjalisty od sprężyn. Wszystkie sprężyny skrętne można łatwo zamówić z magazynu. Lub poproś specjalistę od sprężyn o obliczenie sprężyny skrętnej i zamów niestandardową sprężynę skrętną.
