Blog - Informacje techniczne sprężyn skrętnych
Informacje techniczne sprężyn skrętnych
Cylindryczne sprężyny skrętne są stosowane w celu zapewnienia siły promieniowej lub ugięcia kątowego. Gdy sprężyna jest napięta, materiał poddawany jest zginaniu. Zwykle wewnętrzna średnica sprężyny jest zamontowana wokół osi. Sprężyna musi być zamontowana w taki sposób, aby zawsze był luz pomiędzy wewnętrzną średnicą sprężyny a wałem. Obciążenie przykładane jest w taki sposób, że naprężenie skręcające jest ustalane wraz ze wzrostem naprężenia w tym kierunku. Aby zminimalizować tarcie o wał, zaleca się używanie końcówek dźwigni sprężyn skrętnych przy stałym naprężeniu.
- ✓ Sprężyny skręcane na zamówienie
- ✓ Zgodne z DIN 2088 / DIN 2194
- ✓ Sklep internetowy torsieveren
Szukasz konkretnych informacji o sprężynie skrętnej? Przejdź bezpośrednio do:
- Obliczanie sił skrętnych
- Różne typy sprężyn skrętnych
- Dane techniczne sprężyn skrętnych
- Specjalne sprężyny skrętne
Oblicz siły skrętne sprężyny
Sprężyny skrętne mają prostą charakterystykę sprężyny. Na przykład, jeśli sprężyna wytwarza moment 1 N/mm przy obrocie o 10°, to sprężyna ma moment 2 N/mm przy obrocie o 20°.
Moment jest równy sile x długość buławy, tj. M = F x A
Im bliżej końca dźwigni sprężyny skrętowej przykładane jest obciążenie, tym mniejsza jest siła przeciwdziałająca. W przypadku zastosowania maksymalnego skrętu (φ) dozwolone jest maksymalnie 10 000 skrętów. Jeżeli stosuje się tylko 80% dopuszczalnego skręcenia, żywotność wzrasta do 200 000-400 000 obciążeń. Jeżeli stosuje się tylko 70% dopuszczalnego skręcenia, można założyć prawie nieskończoną teoretyczną żywotność.
Typy sprężyn skrętnych

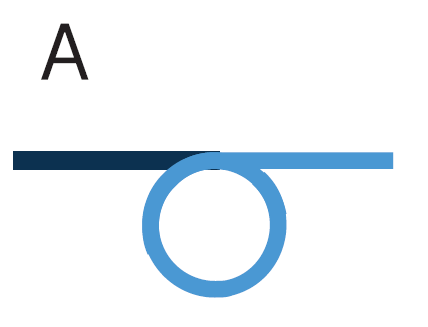

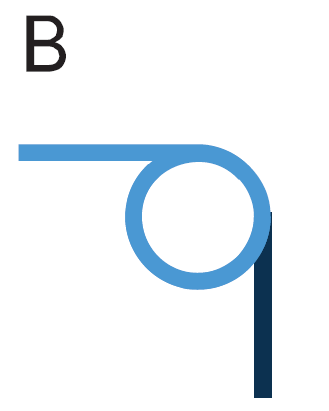

Sprężyny skrętne dostępne są w wersji lewej i prawej. W zamówieniu należy podać kierunek obrotów. Można to łatwo zrobić, umieszczając L dla wersji z lewej strony po kodzie artykułu i R dla wersji z prawej strony (patrz także oferta online po numerze produktu). Buławy ze sprężyną skrętną tego programu są wyprostowane. Jednak za dodatkową opłatą możemy wykonać dowolną dźwignię ze sprężyną skrętną. Musisz dostarczyć do tego rysunek lub model. Istnieje również możliwość zamówienia sprężyn z innych materiałów. Nasze sprężyny skrętne są wykonane zgodnie z normą DIN2088/EN13906-3. Tolerancje zgodne z DIN 2194. Przeczytaj również więcej o końcówkach sprężyn skrętnych. Standardowe sprężyny skrętne z pojedynczą cewką są dostępne w czterech pozycjach:
 |
 |
 |
 |
Informacje techniczne sprężyn skrętnych:
Standardowe sprężyny skrętne wykonane są z:
|
materiały |
|
|
Stal nierdzewna: Stal sprężynowa: |
Din 17224 / X10CrNi 18-8 / Numer składnika. 14310 / AISI 302 / EN10270-3 Din 17223C/ Numer składnika. 1.1200/ EN 10270-1 |
|
Tolerancje: |
Din 2076-2 / EN10270-2 / DIN 2194 |
|
Wydajność: |
|
|
kierunek uzwojenia: |
Prawo lub Lewo (podać po numerze pozycji przy zamówieniu) |
|
Pozycja dźwigni sprężyny skrętnej: |
Pozycja ramion zgodnie z rysunkiem, z podaniem pozycji A/B/C/D (artykuły zaczynające się na TS). W porozumieniu z ramieniem można dodać dodatkowe zagięcia. Możemy również wyprodukować sprężyny skrętne według specyfikacji klienta. Sprężyny skrętne, których kod artykułu zaczyna się od TV, to buławy 180°. W porozumieniu możemy dostosować wibratory za niewielką opłatą. |
|
Obróbka powierzchniowa: |
Sprężyny są naoliwione. Inne rodzaje obróbki powierzchni są dostępne za dodatkową opłatą, ale wymaga to dłuższego czasu dostawy. |

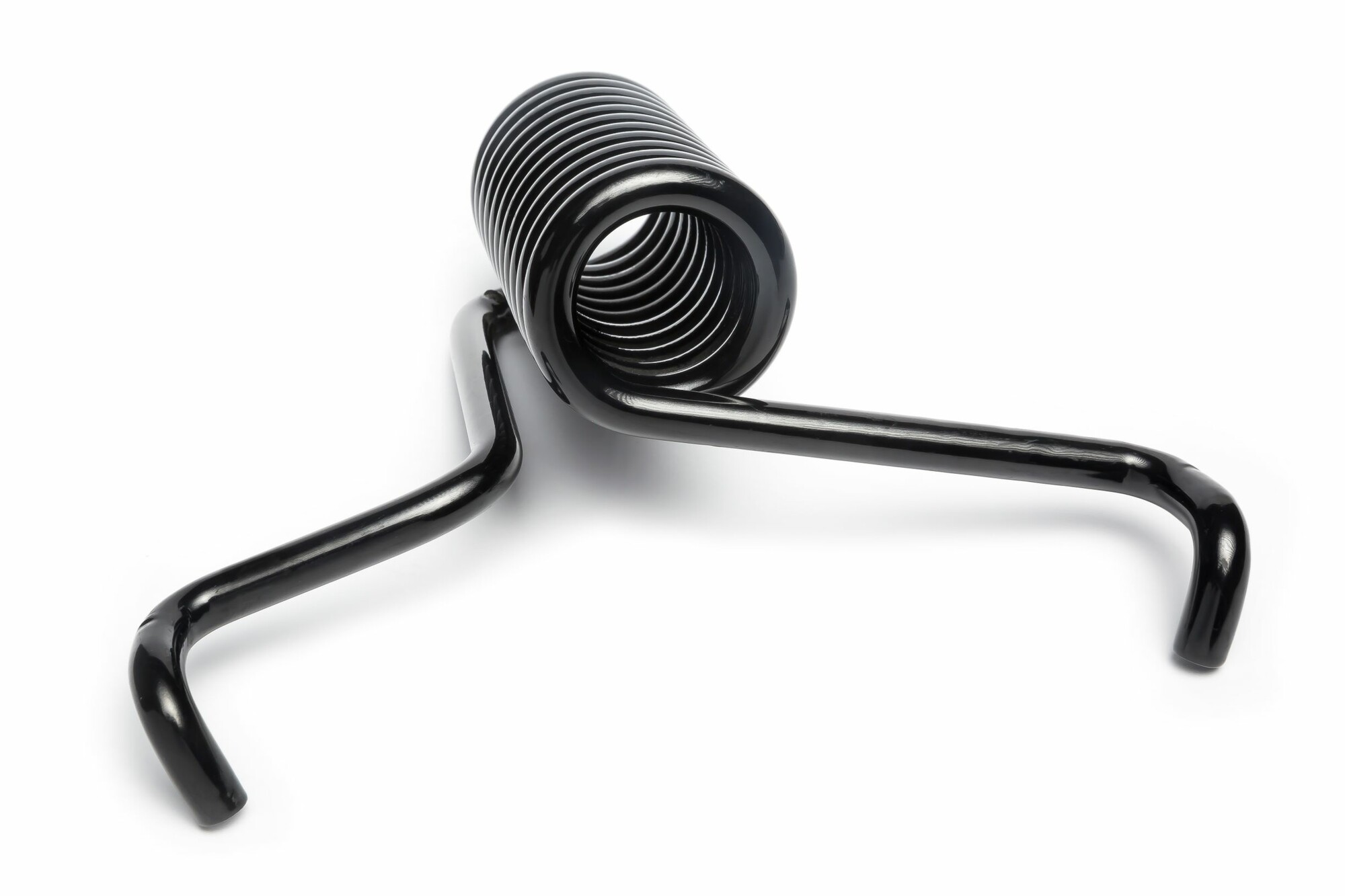

Specjalne sprężyny skrętne i różne sposoby obróbki końcowej
W naszej produkcji możemy wykonać na zamówienie niemal każdą sprężynę skrętną lub skrętną w bardzo małych ilościach (od 1 sztuki) do bardzo dużych ilości. Do tego celu używamy różnego rodzaju materiałów. Oprócz zwykłej stali sprężynowej i stali nierdzewnej 302 wykonujemy sprężyny z inconelu, tytanu, ninomu, brązu fosforowego, wolframu i tym podobnych. Nasz dział inżynieryjny może pomóc w doborze odpowiedniego materiału do danego zastosowania oraz pomóc w znalezieniu i obliczeniu właściwej sprężyny. Ponadto możemy zapewnić różne obróbki końcowe, takie jak chromowanie, niklowanie, czernienie chemiczne, powłoka epoksydowa, cynowanie, cynkowanie, trawienie i pasywacja, polerowanie elektrolityczne, złocenie, srebrzenie, pakowanie w pomieszczeniach czystych i tym podobne.
